Как выбрать стеллаж для склада: тип, нагрузка, высота и проходы

Стеллаж выбирают не по картинке в каталоге. Всё решают три вещи: что вы храните, какое у вас помещение и чем груз будут ставить на полки — руками, рохлей или погрузчиком. Если начать с выбора серии, легко получить прогнутые балки через полгода или проходы, в которых не развернуться технике.

Ниже — порядок, в котором мы сами подбираем стеллажи под объект: пять шагов, нормы, которые стоит знать заранее, и список того, что подготовить перед заявкой.

Шаг 1. Начните с груза, а не с каталога

Тип стеллажа задаёт груз. Запишите, что будет лежать на складе: коробки, мешки, паллеты, длинномеры, рулоны. Для каждой позиции — габариты, вес единицы и сколько мест хранения нужно сейчас и через год-два.

Если груз разный, стеллажи комбинируют: паллеты — на фронтальных стеллажах, коробки — на полочных рядах в зоне комплектации. А если потолок высокий, а товар мелкий, выгоднее поставить мезонин — второй ярус хранения с проходами и лестницей, — чем тянуть полочные стеллажи под потолок.

Сразу подумайте о расстановке: ходовой товар держат ближе к зоне отгрузки и на высоте от колена до плеча, редкий — наверху и в дальних рядах. От этого зависит, сколько полок нужно в удобной зоне и где оставить широкие проходы.

Шаг 2. Посчитайте нагрузку

В характеристиках стеллажа обычно две цифры: нагрузка на полку (ярус) и нагрузка на секцию. Нужны обе.

Нагрузка на полку указана для равномерного груза

Производитель пишет допустимый вес для груза, равномерно распределённого по всей полке. Один тяжёлый ящик в центре нагружает полку сильнее, чем тот же вес, разложенный по площади. Поэтому тяжёлое ставят ближе к стойкам и на нижние полки, а под сосредоточенный груз берут серию с запасом.

Нагрузка на секцию ограничивает сумму всех полок

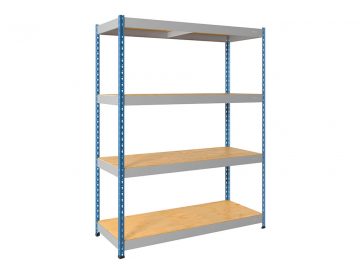

Пример из нашего каталога: у стеллажа MS Hard 200 кг на полку и 1000 кг на секцию. Пять полок по 200 кг — уже предел секции. Поставите шестую — нагружать каждую полку до 200 кг будет нельзя. У MS Standart цифры меньше, 100 кг на полку и 500 кг на секцию, а логика та же.

Закладывайте запас

Считайте по самой тяжёлой реальной загрузке и добавляйте 20–30%: со временем меняются тара и ассортимент, а на полки начинают ставить «временно» то, что не поместилось в другом месте. Для паллетного стеллажа считают так: вес самой тяжёлой паллеты умножают на число паллет в ярусе. Три паллеты по 800 кг — это 2400 кг на пару балок, с запасом берём ярус на 3000 кг.

Шаг 3. Определите рабочую высоту

Высоту стеллажа ограничивают три вещи.

• Помещение. Мерить нужно не до потолка, а до самой низкой точки: балок перекрытия, ферм, воздуховодов, светильников. Между грузом и светильником должно оставаться не меньше 0,5 м — этого требуют правила по охране труда при размещении грузов. Если на складе есть спринклеры, зазор под ними берут из проекта пожарной защиты.
• Способ работы. При ручной комплектации удобная высота верхней полки — до 1,8–2 м. Выше достают только со стремянкой, поэтому туда кладут запас и редкие позиции.
• Техника. Верхний ярус не может быть выше, чем поднимает вилы ваша техника, с запасом на завод паллеты. Высоту подъёма смотрите в паспорте штабелера или погрузчика.

Если над полочными стеллажами остаётся 2–3 метра пустого объёма, это повод посчитать мезонин: он почти удваивает площадь хранения без переезда на новый склад.

Шаг 4. Заложите проходы под технику

Ширину прохода определяет не стеллаж, а техника. В паспорте погрузчика есть параметр Ast — ширина рабочего коридора, в котором машина разворачивается с паллетой на 90°. Это минимум, к нему добавляют запас на манёвр.

Цифры даны для европаллеты 800×1200 мм, которую везут вдоль, по паспортам распространённых моделей. Для вашей машины точное значение — в её паспорте.

Самая частая ошибка — расставить стеллажи под ручную работу, а через год купить рохлю или штабелер. Переставлять ряды на заполненном складе дороже, чем сразу пожертвовать одним рядом. Если технику планируете в ближайшие пару лет, закладывайте проход под неё сейчас.

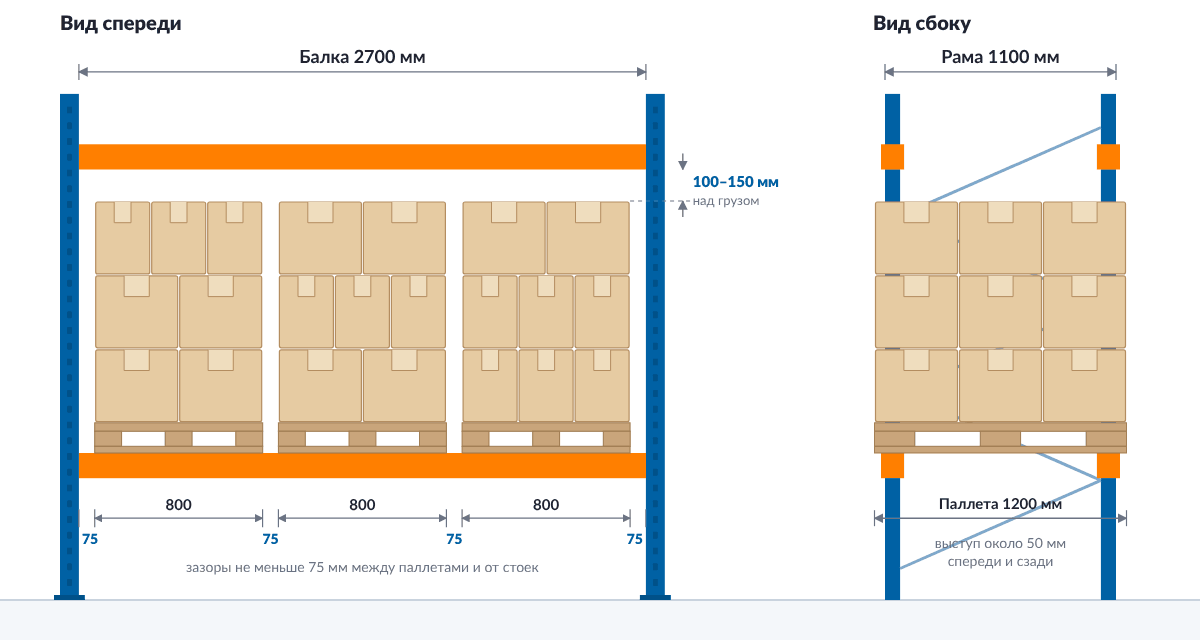

Шаг 5. Для паллет — рассчитайте ячейку

У паллетного стеллажа больше параметров, и ошибка в любом из них оборачивается ударами вил по балкам и стойкам.

• Длина балки. Между паллетами и между паллетой и стойкой оставляют не меньше 75 мм. Под три европаллеты шириной 800 мм выходит 3 × 800 + 4 × 75 = 2700 мм — это самая ходовая длина балки.
• Глубина рамы. Под паллету глубиной 1200 мм берут раму 1100 мм: паллета выступает примерно на 50 мм спереди и сзади и надёжно лежит на обеих балках.
• Зазор над грузом. По ГОСТ — от 75 мм, на верхних ярусах больше: оттуда водителю хуже видно вилы. На практике закладываем 100–150 мм.
• Защита. Стойки у проездов закрывают отбойниками, торцы рядов — ограждениями. Это дешевле, чем менять раму после первого удара погрузчиком.
• Крепление к полу. Нужно ли анкеровать стеллаж и как, по ГОСТ определяет производитель. Паллетные стеллажи, с которыми работает техника, на практике анкеруют.
• Пол. На опору стойки загруженного паллетного стеллажа приходится несколько тонн. Пол должен быть ровным и выдерживать такую нагрузку — если есть сомнения, проверьте плиту до монтажа.

Пример: сколько паллет поместится на складе 18×24 м

Возьмём помещение 18×24 м с высотой до светильников 7 м, электропогрузчик 1,5 т и европаллеты высотой с грузом 1,2 м.

• По ширине. Вдоль стен — одинарные ряды глубиной 1,1 м, в центре — два двойных ряда по 2,4 м: две рамы спиной к спине с зазором. Между рядами три прохода по 3,6 м. Итого 1,1 + 3,6 + 2,4 + 3,6 + 2,4 + 3,6 + 1,1 = 17,8 м, это шесть линий стеллажей.
• По длине. У ворот оставляем поперечный проезд 3,6 м. На оставшихся 20 м помещается семь секций с балкой 2700 мм.
• По высоте. Шаг яруса — около 1,5 м: груз, зазор над ним и балка. Ярусы на полу, на 1,5, 3 и 4,5 м, верх груза на последнем — около 5,8 м, до светильников остаётся больше метра. Пятый ярус уже не помещается. Погрузчику нужна мачта с подъёмом не меньше 4,7 м.

Итого 6 линий × 7 секций × 4 яруса × 3 паллеты = 504 паллетоместа. На реальном плане цифра почти всегда меньше: мешают колонны, ворота, батареи, зона приёмки. Поэтому расстановку считают по чертежу с замерами, а не по площади помещения.

Покрытие: окраска или оцинковка

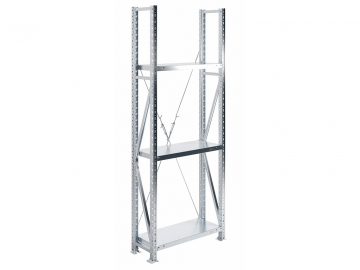

Для сухого отапливаемого склада подходит порошковая окраска: она прочная и бывает разных цветов. Для неотапливаемых помещений, гаражей, холодных складов и мест с высокой влажностью лучше оцинковка. На сколах краски металл начинает ржаветь, а оцинкованное покрытие намного дольше сопротивляется коррозии.

Монтаж и документы: на чём не стоит экономить

Стеллаж держит расчётную нагрузку, только если собран по инструкции: стойки выставлены по уровню, балки закреплены фиксаторами, анкеры затянуты. Перекос рамы или пропущенный фиксатор снижают несущую способность, и снаружи этого не видно.

К эксплуатации стеллажей есть и формальные требования:

• Правила по охране труда при погрузочно-разгрузочных работах и размещении грузов (приказ Минтруда № 753н) требуют указывать предельно допустимую нагрузку на полки на каждом стеллаже. Размещать груз на стеллаже, который на него не рассчитан или повреждён, запрещено.
• ГОСТ Р 55525-2017 предписывает после монтажа повесить на торцы рядов таблички не меньше формата А4 с высотами ярусов и допустимой нагрузкой на каждый. В процессе работы стеллажи регулярно осматривают, а полную проверку проводят не реже раза в год.

Варианты монтажа отличаются не только ценой:

Мы монтируем стеллажи своими бригадами в Набережных Челнах, по Татарстану и Поволжью: с закрывающими документами, НДС и гарантией. Подробнее — на странице монтажа стеллажей.

Чек-лист: что подготовить перед заявкой

С этими данными стеллажи можно подобрать сразу, без долгих уточнений:

1. План помещения с размерами, колоннами, воротами, окнами и батареями. Подойдёт рисунок от руки, если на нём проставлены размеры.
2. Высота до самой низкой точки потолка: балок, ферм, светильников, спринклеров.
3. Что храните: габариты и вес единицы груза, сколько мест хранения нужно сейчас и с запасом на рост.
4. Чем работаете или будете работать: модель техники или хотя бы тип — рохля, штабелер, погрузчик.
5. Какой пол: бетон, наливной, плитка; есть ли трещины и перепады.
6. Условия: отапливается ли склад, какая влажность.
7. Несколько фото помещения с разных точек.

Если что-то из этого измерить сложно, закажите замер помещения и проект: специалист приедет на объект, снимет размеры и предложит расстановку.

Частые вопросы

Нужно ли крепить полочный стеллаж к стене?

Требования к креплению задаёт производитель в паспорте стеллажа. Высокие узкие стеллажи и те, что стоят у проездов, где их может задеть тележка, лучше закрепить в любом случае.

Можно ли нарастить ряд позже?

У многих полочных серий есть дополнительные секции: они крепятся к раме уже стоящего стеллажа, поэтому ряд удлиняется дешевле, чем при покупке отдельного стеллажа. Нарастить стеллаж в высоту можно не у всех серий — это лучше уточнить до покупки.

Как часто проверять стеллажи?

По ГОСТ Р 55525-2017 стеллажи регулярно осматривают в процессе работы, а полную проверку проводят не реже раза в 12 месяцев. После любого удара техникой стойки и балки в этом месте осматривают сразу.

Что делать, если погрузчик погнул стойку?

Разгрузить ячейки над повреждённым местом и заменить элемент. Выпрямлять стойку или балку не стоит: металл после деформации уже не держит расчётную нагрузку.

Остались вопросы по вашему складу — задайте их в комментариях или пришлите план помещения. Подберём стеллажи под ваш груз и технику.
